120x120x38mm(B)
一般仕様
- 材質...フレーム:プラスチック(燃焼性:UL94V-0)、インペラ:プラスチック(燃焼性:UL94V-0)
- 期待寿命......(ボールベアリング50000時間、スリーブベアリング30000時間)湿度40℃、15~65 %の条件下で連続運転。
- モーター保護機能......ルックド・ローター焼損保護、逆極性保護
- 絶縁耐力......50/60Hz,500VAC,1分間
- 絶縁抵抗......≥ 10 MΩ 、
(インペラハブセンターとリード線(+)間にDC500Vを印加)
- 音圧レベル(SPL)......吸気口から1m離れた場合
- 保存温度......-30～+70℃（結露なきこと）
- リード線............＋赤-黒 黄（センサー）茶（コントロール）
(PWM制御機能無しの場合、速度制御配線はありません)
- 質量......315.49g
関連冷却ファン
- 仕様
- 特性曲線

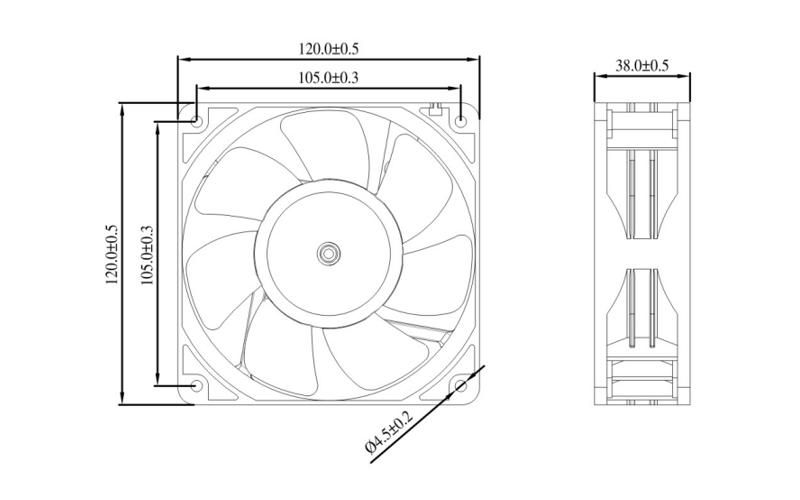

- 寸法（単位：mm）
| 商品番号 | 営業 電圧 |
最大 エアフロー |
最大 空気圧 |
回転 スピード |
レート 現在 |
インプット パワー |
ノイズ | ||
| (V) | (CMM）。 | (CFM） | (mmAq） | (インチAq） | (回転数） | (A) | (W) | dB(A) | |
| cha12012bh-a38b | 12 | 3.92 | 138.6 | 13.40 | 0.53 | 4000 | 2.01 | 24.12 | 58.4 |
| CHA12012BX-A38B | 12 | 4.41 | 155.9 | 17.00 | 0.67 | 4500 | 1.92 | 23.04 | 57.4 |
| CHA12012BL-A38B | 12 | 5.88 | 207.93 | 30.19 | 1.19 | 6000 | 2.27 | 27.24 | 63.6 |
| CHA12012BM-A38B | 12 | 6.17 | 217.9 | 32.87 | 1.29 | 6500 | 2.38 | 28.56 | 65 |
| CHA12024BL-A38B | 24 | 3.92 | 138.6 | 13.40 | 0.53 | 4000 | 1.37 | 32.88 | 58.4 |
| CHA12024BM-A38B | 24 | 4.41 | 155.9 | 17.00 | 0.67 | 4500 | 1.45 | 34.80 | 57.4 |
| cha12024bh-a38b | 24 | 5.88 | 207.93 | 30.19 | 1.19 | 6000 | 1.71 | 41.04 | 63.6 |
| cha12024bx-a38b | 24 | 6.17 | 217.9 | 32.87 | 1.29 | 6500 | 1.80 | 43.20 | 65 |
